Tự chế Off-Camera Shoe adapter for flash

[11002]

Nhận thấy một số đời flash không có cổng PC Sync, rất bất tiện khi cần kết nối chung 1 hện thống nên em chế vài cái Off-Camera Shoe adapter for flash. Nguyên nhân khác là các bộ Flash Shoe for Off-Camera zin rất đắt tiên (17-33USD chưa shipping cost)
Ngay như bộ này cũng không an toàn vì chạm 2 chân cuối của Canon flash (đời 5 chân)


http://www.bhphotovideo.com/c/produc...Adapter_1.html

http://www.bhphotovideo.com/c/produc...pter_OA_2.html

Tại VN rất khó kiếm jack PC sync nên em đồng bộ hóa bằng Jack 3.5mm và mua 1 bộ chia jack 3.5mm cũng cực kỳ đơn giản.

Em chỉ chế cái hotshoe có cổng 3.5mm và gắn vào là flash nào cũng có PC-sync hết
Vấn đề là em đồng bộ hóa Jack 3.5mm nhằm mục đích dể tìm, còn jack PC sync, khó tìm cực kỳ

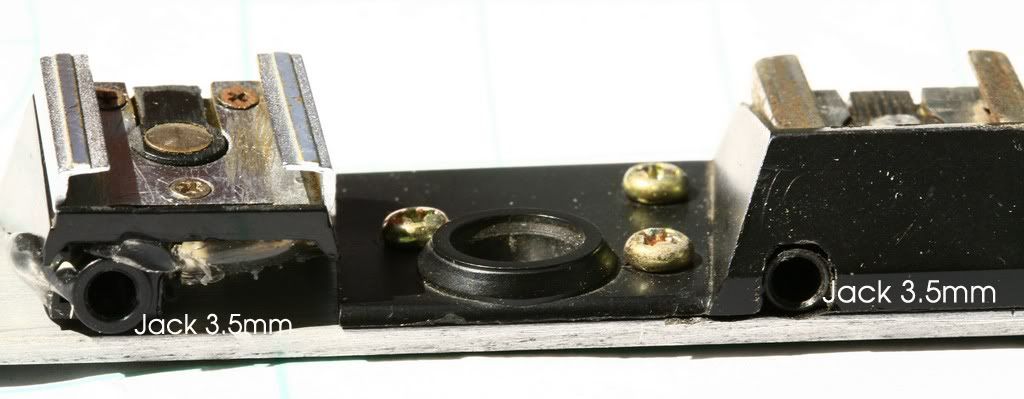

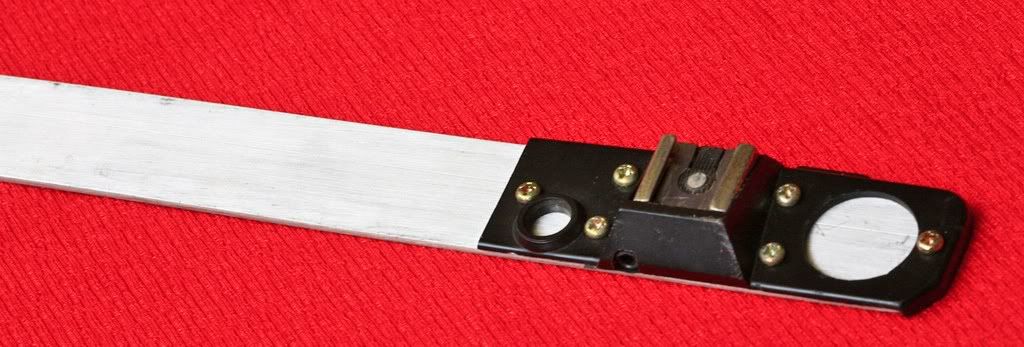

Chân gắn flash, khoảng cách body tùy ý Em chưa cắt và khoan lổ ốc để gắn vào body, khi nào cấn em làm chỉ trong 5 phút.

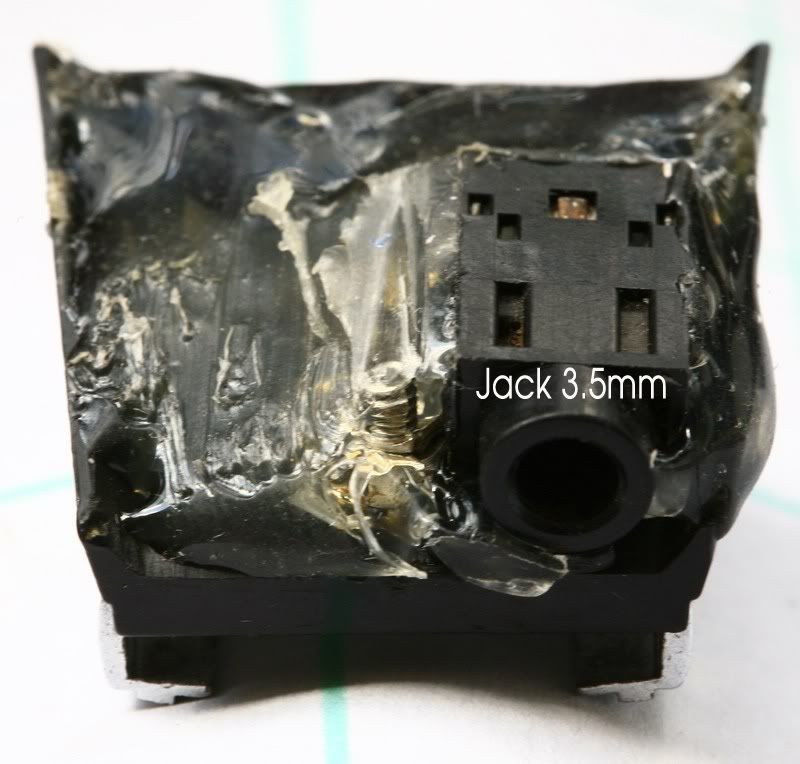

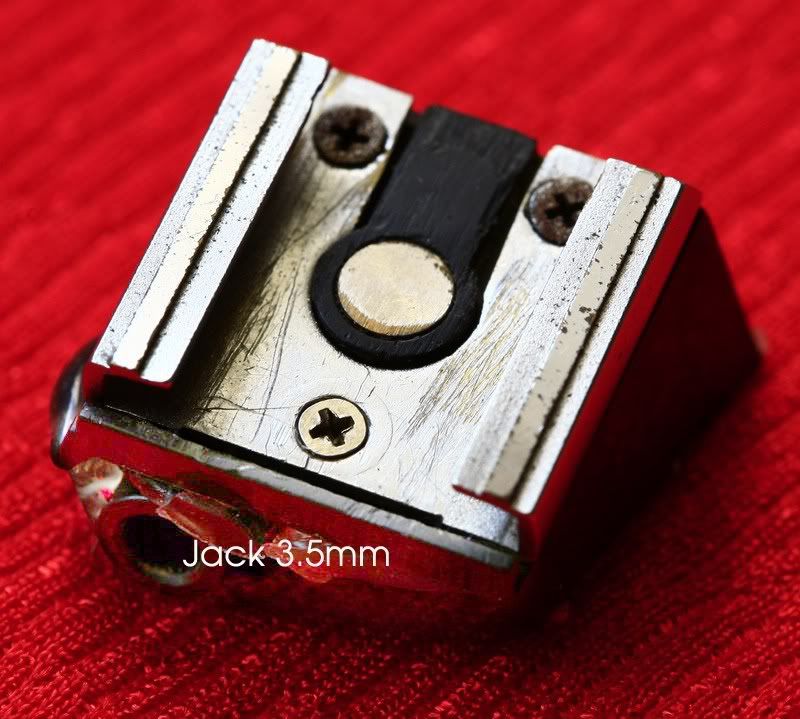

Hotshoe rời, gắn trực tiếp vào chân flash hay cục phát của trigger




Hình cận cảnh

[Ben2003]

Anh Toại! Em thấy nhà sx sử dụng sợi dây nối có 2 đầu là jack PC sync là vì lý do an toàn cho thiết bị (khả năng chập mạch khi đã gắn một đầu trên body)
Nếu một đầu là Jack 3,5mm như anh hoặc trên một số Trigger thì khi sử dụng phải chú ý là phải gắn dây vào đầu trigger hoặc đầu hotshoe trước khi kết nối vào body

[ennhan]

bác chủ ơi chả là em có con 300ez cũng 5 chân em gắn vô cái40d thì nó bắm nét tốt nhưng khổ nổi khi bắn thì nó chơi M nên chờ nó hồi pin lâu quá tới 7 giây lận giờ có cách nào cho nó chuyển qua A đặng tiết kiêm pin cũng như bắn liên tục hong bác nếu đc chắc là em tiết kiệm cã khối tiền ấy vì là nhà nghèo nên rất qua tâm (đã đem đi độ lại nhưng đều từ chối ạ) giờ em nó vẩn còn ở xó nhà nhìn mà tiết hùi hụi .

[11002]

Anh Toại! Em thấy nhà sx sử dụng sợi dây nối có 2 đầu là jack PC sync là vì lý do an toàn cho thiết bị (khả năng chập mạch khi đã gắn một đầu trên body)
Nếu một đầu là Jack 3,5mm như anh hoặc trên một số Trigger thì khi sử dụng phải chú ý là phải gắn dây vào đầu trigger hoặc đầu hotshoe trước khi kết nối vào body

Cám ơn Th đã nhắc,
1. Nếu chập mạch khi đầu jack 3.5mm chạm thì hầu như không lo vì, bình thường cổng PC sync trên camera không thông, chỉ khi bấm shutter thì mới thông và hơn nữa, khi thiết kế cổng PC sync hoàn toàn không cấp điện chỉ là nối thông khi bấn shutter.
2. Điện thế chân của flash của anh rất thấp <8V, không lo. Nếu bác nào xài flash có ĐT cao thì khi chập mách flash chỉ phát sáng liên tục từ vài giây/lần vì thời gian chờ hồi pin.
3. Cổng PC sync kiếm khá khó (cổng cái chỉ có trên body hay các cục nhận, chỉ lấy được khi các thiết bị này hỏng và kích thước khá lớn; cổng đực có thể mua 1 sợi dây đúc sẳn từ 20-40k/sợi, một đầu jack PC sync, đầu kia jack 2.5 hoặc 3.5mm) muốn làm 1 sợi dây 2 đầu PC sync hơi hao.
4. Nếu mốn làm 1 bộ chia PC sync thì lại càng không kinh tế , bộ chia 3.5mm thì đơn giản 5k/cổng đôi :D

[11002]

bác chủ ơi chả là em có con 300ez cũng 5 chân em gắn vô cái40d thì nó bắm nét tốt nhưng khổ nổi khi bắn thì nó chơi M nên chờ nó hồi pin lâu quá tới 7 giây lận giờ có cách nào cho nó chuyển qua A đặng tiết kiêm pin cũng như bắn liên tục hong bác nếu đc chắc là em tiết kiệm cã khối tiền ấy vì là nhà nghèo nên rất qua tâm (đã đem đi độ lại nhưng đều từ chối ạ) giờ em nó vẩn còn ở xó nhà nhìn mà tiết hùi hụi .

- Nếu 300EZ có chỉnh power thì bác chỉnh thấp xuống, nếu không thì bác bán con 300EZ đi, mua con nào có Auto mà xài, chứ can thiệp vào mạch để có Auto thì đắt hơn tiền mua flash auto.
- Bác xem kỹ nếu Canon 40D chịu điện thế cao thì quả dể, không thì phải mua flash volt thấp để xài cho an toàn, hoặc chế như em để xài qua công PC sync thì vô tư về điện thế. nà chủ đợng flash được đánh AS nghiêng.

[ennhan]

- Nếu 300EZ có chỉnh power thì bác chỉnh thấp xuống, nếu không thì bác bán con 300EZ đi, mua con nào có Auto mà xài, chứ can thiệp vào mạch để có Auto thì đắt hơn tiền mua flash auto.
- Bác xem kỹ nếu Canon 40D chịu điện thế cao thì quả dể, không thì phải mua flash volt thấp để xài cho an toàn, hoặc chế như em để xài qua công PC sync thì vô tư về điện thế. nà chủ đợng flash được đánh AS nghiêng.

cái em muốn là sài ít nên xài lại em nó cho dc tiếng là thủy chung có trước có sau í mà còn chế như bác thì ngày trứơc em học sửa ống nước giờ bác bảo sửa điện thì em chịu mà biết nơi nào bán đó o (em muốn là ban đêm lấy nét dc vì là canon nên ban đem nó điết ạ và nổ thì cứ 3 giây nổ là ok)

[11002]

cái em muốn là sài ít nên xài lại em nó cho dc tiếng là thủy chung có trước có sau í mà còn chế như bác thì ngày trứơc em học sửa ống nước giờ bác bảo sửa điện thì em chịu mà biết nơi nào bán đó o (em muốn là ban đêm lấy nét dc vì là canon nên ban đem nó điếc ạ và nổ thì cứ 3 giây nổ là ok)

Bác không biết, bác không muốn chế, bác chung thủy với Canon và bác muốn tiện dung cho 40D (hồi nhanh, hổ trợ lấy net ban đêm) ==> Theo em thì bác nên mua Canon 430EX II, đáp ứng tất cả các yêu cầu của bác.

[pategan]

Các bác cho em hỏi cái bộ này có phải là off_camera shoe adapter ko ạh, em thấy có cọng cáp kèm theo

[Ben2003]

Không phải đâu. Bác không xài để cho bác 11002 xài đê, bác ấy đang cần mà

[11002]

Các bác cho em hỏi cái bộ này có phải là off_camera shoe adapter ko ạh, em thấy có cọng cáp kèm theo

Đúng đó bác, nhưng nó có 1 phần nhựa trong phía trước (cửa nhận sáng) nên có thể là cục slave flash dùng dể đánh nhại theo flash
